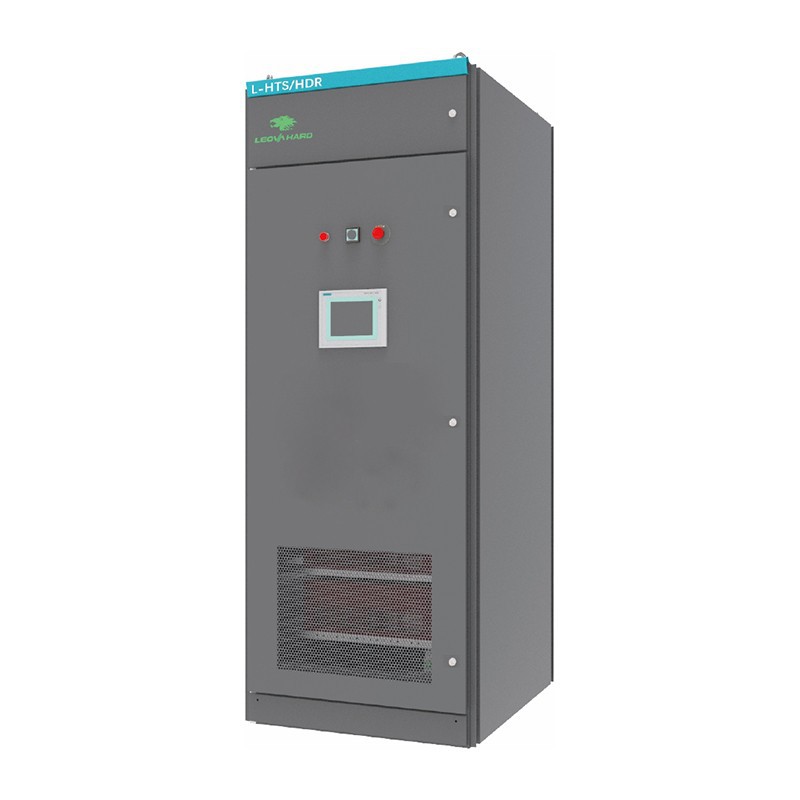

معوض هجين FC+SVG
يتميز معوض FC+SVG Hybrid Var بتعويض ديناميكي كامل للطاقة التفاعلية. في حين أن المكثفات المتوازية توفر مزايا مثل البنية البسيطة، وانخفاض الاستثمار في المعدات، وانخفاض تكاليف التشغيل، فإن معاوقتها الثابتة تمنع تعويض الطاقة التفاعلية الديناميكية. يتغلب SVG إلى حد كبير على أوجه القصور في مكثفات LC، مما يوفر حلاً فعالاً للأحمال التفاعلية ذات السعة الصغيرة. ومع ذلك، فإن تحقيق تعويض الطاقة التفاعلية ذو السعة الكبيرة-يتطلب سعة SVG كبيرة، مما يؤدي إلى ارتفاع تكاليف المعدات وصعوبات التنفيذ. ولذلك، فإن سلسلة M-mix-/SL من أجهزة تعويض الطاقة التفاعلية الهجينة، التي تنسق تشغيل SVG والمكثفات المتوازية، تجمع بين مزايا كليهما، مما يقلل من سعة SVG مع تحقيق التعويض الديناميكي بتكلفة أقل.
معوض هجين FC+SVG
يتميز معوض FC+SVG Hybrid Var بتعويض ديناميكي كامل للطاقة التفاعلية. في حين أن المكثفات المتوازية توفر مزايا مثل البنية البسيطة، وانخفاض الاستثمار في المعدات، وانخفاض تكاليف التشغيل، فإن معاوقتها الثابتة تمنع تعويض الطاقة التفاعلية الديناميكية. يتغلب SVG إلى حد كبير على أوجه القصور في مكثفات LC، مما يوفر حلاً فعالاً للأحمال التفاعلية ذات السعة الصغيرة. ومع ذلك، فإن تحقيق تعويض الطاقة التفاعلية ذو السعة الكبيرة-يتطلب سعة SVG كبيرة، مما يؤدي إلى ارتفاع تكاليف المعدات وصعوبات التنفيذ. ولذلك، فإن سلسلة M-mix-/SL من أجهزة تعويض الطاقة التفاعلية الهجينة، التي تنسق تشغيل SVG والمكثفات المتوازية، تجمع بين مزايا كليهما، مما يقلل من سعة SVG مع تحقيق التعويض الديناميكي بتكلفة أقل.
رسم تخطيطي لنظام التعويضات

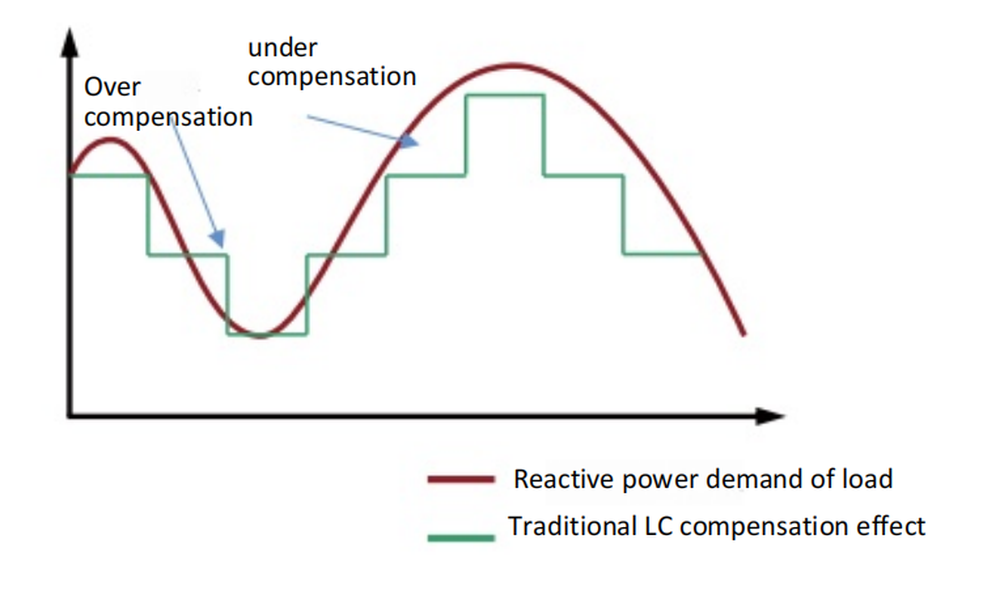

يكون تعويض الطاقة التفاعلية التقليدي عرضة للتعويض الزائد- أو التعويض الأقل-.

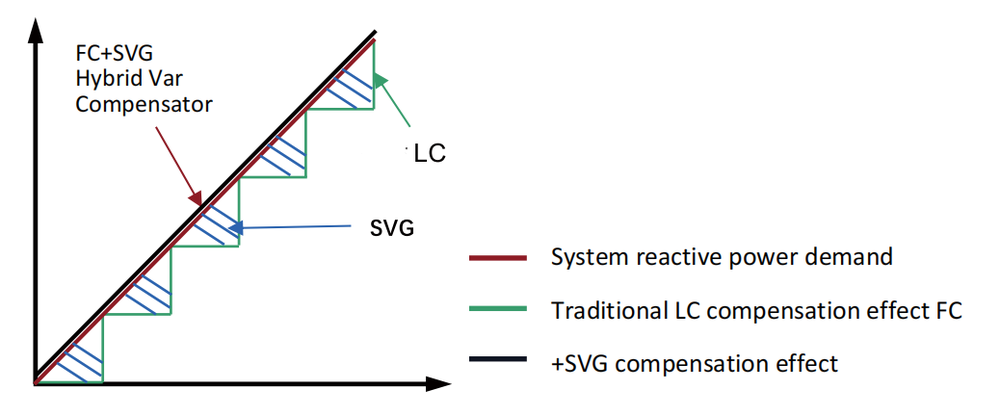

يستخدم معوض FC+SVG Hybrid Var وحدة LC لتعويض التبديل المتدرج ووحدة SVG لتغطية النقاط العمياء، مما يحقق التبديل بدون خطوات.
مزايا الحل
سرعة الاستجابة السريعة:يتم تحقيق ذلك من خلال M-sine/SVG، ويكون وقت الاستجابة هو<50µs, with a total response time <15ms. M-sine/SVG demonstrates the advantages of electronic switches, allowing IGBTs to switch over 15,000 times per second.
تطبيقات مرنة:يتراوح التعويض من -1 إلى 1، ويوفر التعويض المدمج مزايا سعرية كبيرة، ويغطي مجموعة واسعة من الصناعات.

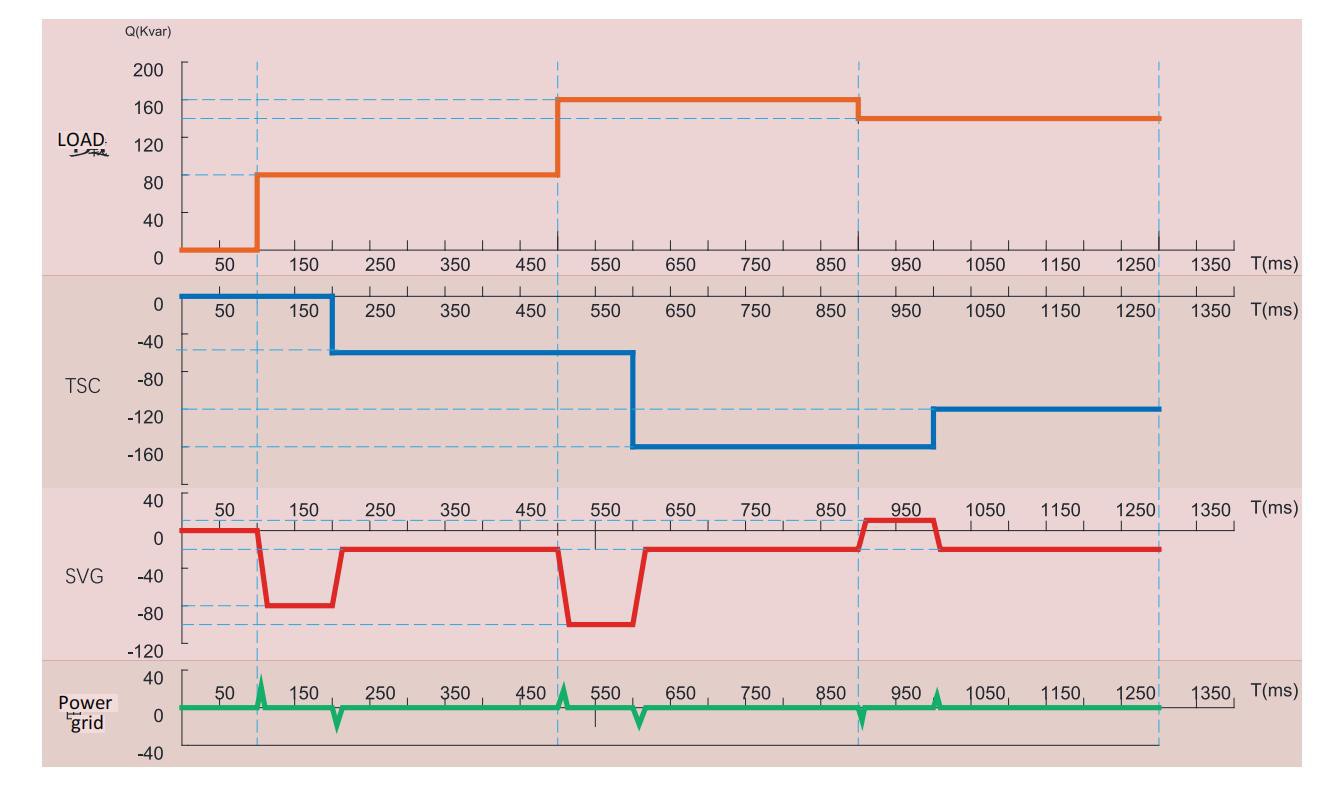

تأثير تعويض قوي:انظر تحليل المثال أدناه:
- 100 ~ 200 مللي ثانية:تحدث زيادة مفاجئة في القدرة التفاعلية في الحمل، ولا يمكن لـ LC التصرف في الوقت المناسب. سوف يستجيب SVG في الوقت الفعلي للتعويض عن القوة التفاعلية للنظام.
- 200 ~ 500 مللي ثانية:يستجيب LC وينشط التعويض. في هذا الوقت، سيعمل SVG على تقليل سعة التعويض في الوقت الفعلي.
- 900 ~ 1000 مللي ثانية:عندما تنخفض الطاقة التفاعلية للحمل فجأة، لا يمكن لـ LC فصل بنك المكثف المتصل في الوقت المناسب. سيصدر SVG قوة رد فعل عكسية في الوقت الفعلي لتعويض التعويض الزائد بواسطة LC.
- 1000 مللي ثانية ~:يقوم LC بفصل قدرة التعويض الزائدة، وسيقوم SVG بتتبع التغييرات في الطاقة التفاعلية للنظام في الوقت الفعلي للتخلص من الطاقة التفاعلية المتبقية في النظام.
ورقة البيانات
| المعلمات الكهربائية | |
| طريقة الأسلاك | ثلاثة-المرحلة الرابعة-أسلاك |
| جهد التشغيل | 380V±20% |
| تردد التشغيل | 50 هرتز ± 10% |
| مواصفات المنتج | 150 كيلوفار ~ 1000 كيلوفار |
| ضوضاء | <70 ديسيبل |
| الميزات التقنية | |
| تبديل الأجهزة | سيك موسفيت |
| طرق تبديد الحرارة | تبريد الهواء القسري |
| التحكم في تبديد الحرارة | تنظيم سرعة المروحة التكيفية |
| وظائف الحماية | حماية من التيار الزائد للخرج، حماية من الحد من تيار الخرج، حماية من -درجة الحرارة الزائدة، حماية من الجهد الزائد لناقل التيار المستمر، حماية من انخفاض الجهد الكهربي لإدخال التيار المتردد، حماية من الجهد الزائد لإدخال التيار المتردد، حماية من أخطاء نظام التحكم، تلف مكونات الدائرة الرئيسية وحماية الانفصال |
| أداء التعويض | |
| تعويض الطاقة التفاعلية | ＞99% |
| خسائر النظام الشاملة | ＜2% |
| وقت الاستجابة الكامل | <5 مللي ثانية |
| واجهة العرض | |
| شاشة عرض | شاشة لمس كاملة الألوان مقاس 7-قدم (نوع الخزانة) |
| لغة | اللغات الصينية والإنجليزية والقابلة للتخصيص |
| عرض البطارية | معدل التشويه، وعامل الطاقة، والطاقة، والجهد، والتيار، وعرض البيانات الأخرى |
| واجهة الاتصال ونوع البروتوكول | RS485، بروتوكول مودبوس |
| الظروف البيئية | |
| درجة حرارة التشغيل | -25 درجة ~+50 درجة |
| الرطوبة النسبية | <95%, no condensation |
| ارتفاع | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| آحرون | |
| مستوى الحماية | تصنيف IP20، التصنيفات الأخرى متاحة عند التخصيص. |
| طريقة التثبيت | تصميم متكامل للتركيب على حامل-. |
Q&A
ما هي مزايا التعويض المختلط AHF+SVG؟
يجمع التعويض المختلط AHF+SVG بين مزايا AHF (مرشح توافقي) وSVG (مولد var ثابت)، مما يتيح تعويضًا غير متدرج في الوقت الحقيقي-بنسبة أداء عالية التكلفة-. ويتميز بالإلغاء التوافقي، وتصحيح معامل القدرة، وتصحيح اختلال التوازن في ثلاث-أطوار. يستخدم نظام التعويض المختلط هذا الخصائص التقنية لكليهما بشكل كامل، ويتغلب على عيوب الموصل التقليدي أو مفتاح الثايرستور-بنوك المكثفات المعوضة.
المزايا:
- نسبة الأداء-التكلفة العالية: بالمقارنة مع موصل المكثفات التقليدي أو مفتاح الثايرستور-المكثفات المعوضة، يوفر نظام التعويض المختلط نظام تعويض الوقت-التكلفة-الأداء الحقيقي-عاليًا.
- تعويض الطاقة في الوقت الفعلي-: يتيح الجمع بين AHF وSVG للنظام إمكانية تحقيق تعويض الطاقة في الوقت الفعلي-في الوقت الحقيقي.
- وظائف متعددة: يمكن لهذا المخطط تحقيق وظائف متعددة في وقت واحد مثل الإلغاء التوافقي، وتصحيح معامل القدرة، وتصحيح اختلال التوازن على ثلاث مراحل.
